WARNSCHILD-/ WARNTAFELHALTERUNG

Sie verbringen demnächst Ihren Aktiv-Urlaub in Italien,
Spanien oder Portugal ...

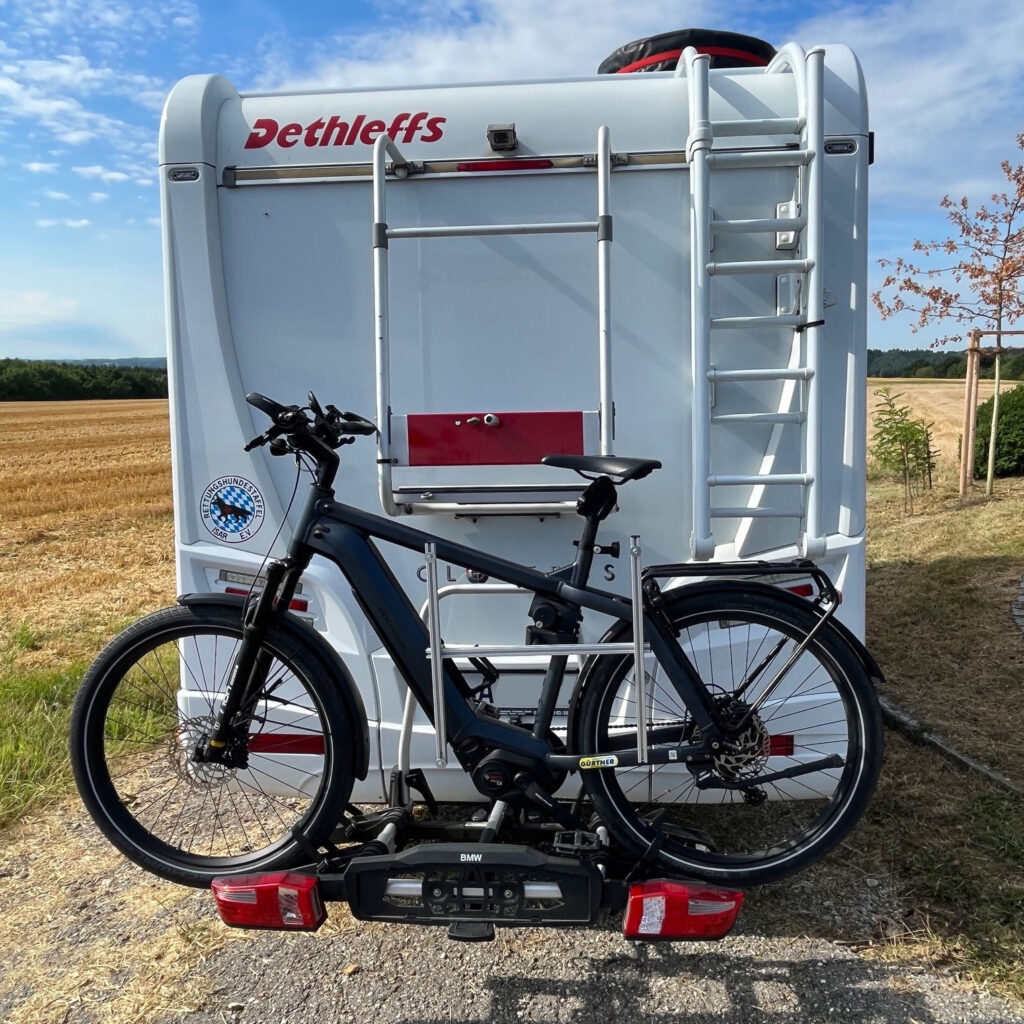

…und nehmen Ihre Fahrräder auf einen Fahrradträger am Heck ihres PKWs, oder Wohnmobil mit?

Dann müssen Sie die Vorschriften in den oben genannten Ländern beachten. Ihre Fahrräder bzw. die überstehende Ladung müssen mit vorgeschriebenen Warnschildern / Warntafeln (aus Aluminium) in der Größe von 50 cm x 50 cm mit reflektierenden rot- / weißen Streifen gekennzeichnet werden.
Bei Verstößen gegen die Kennzeichnungspflicht kann es zu empfindlichen Geldtrafen kommen.

Der ADAC Informiert ...

Informationen über Warnweste und Warntafeln im Ausland.
In welchen Ländern braucht man sie?

MIT UNSERER

Warnschild- / Warntafelhalterung

… ist die Befestigung des Warnschildes, der Warntafel schnell, einfach und verkehrssicher an fast allen Fahrrädern mit einem Rund-, Oval-Rohr möglich.

Hierdurch vermeiden sie die Beschädigung Ihrer geschätzten Zweiräder, haben immer eine einfache und sichere Befestigung der Warntafel- / des Warnschildes und benötigen keine zusätzlichen Schnüre, Kabelbinder oder Expander.

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

BESTELLÜBERSICHT

Warntafel- / Warnschildhalterung zur Montage der eigenen Warntafel


Bestellnummer: B60Q7001
Preis 98,00 € incl. 19% MwSt.

Warntafel- / Warnschildhalterung incl. Bauartgeprüfter Warntafel für *Italien.

Das Komplettset beinhaltet sowohl die Warntafel für Italien als auch die vorgefertigt montierte Warntafel- / Warnschildhalterung
Bestellnummer: B60Q7002
Preis 127,00 € incl. 19% MwSt.

Warntafel- / Warnschildhalterung incl. Bauartgeprüfter Warntafel für **Spanien.

Das Komplettset beinhaltet sowohl die Warntafel für Spanien als auch die vorgefertigt montierte Warntafel- / Warnschildhalterung
Bestellnummer: B60Q7003
Preis 131,00 € incl. 19% MwSt.

Warntafel- / Warnschildhalterung

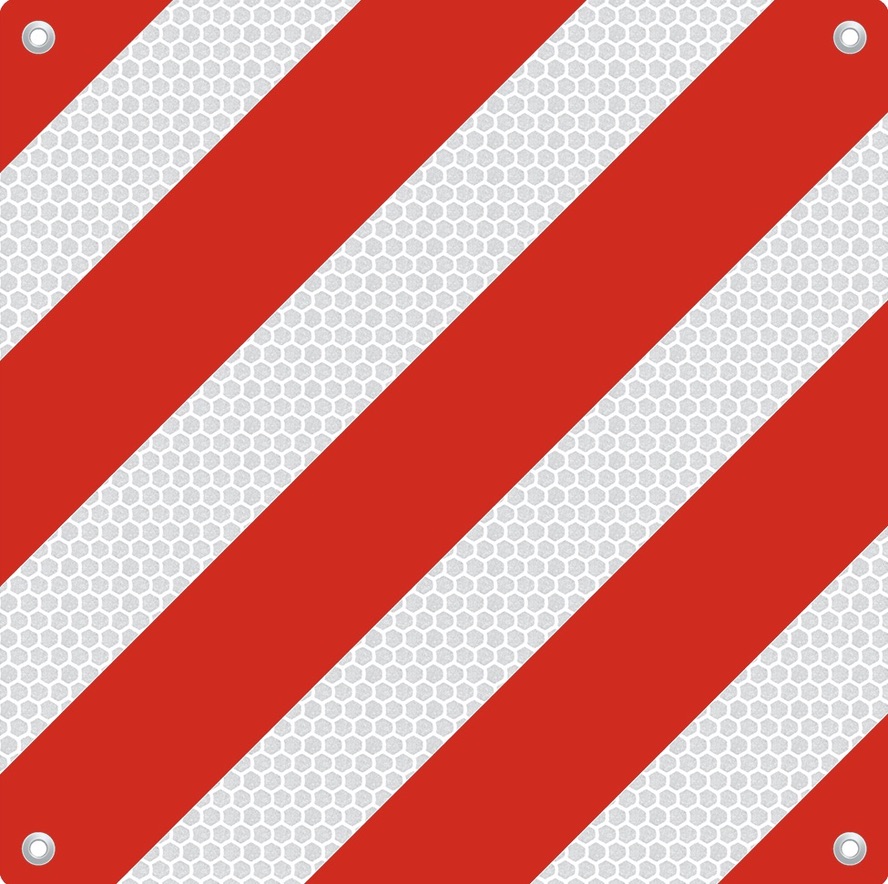

Warntafel *Italien mit Kantenschutz

Bestellnummer: B60Q7004
Preis 29,00 € incl. 19% MwSt.

*Bauartgeprüft in Italien von:
MINISTERO INFRASTRUTTURE TRASPORTI
OMOLOGAZIONE BICMA
NR° 2606 DEL 13/05/13

Warntafel- / Warnschildhalterung

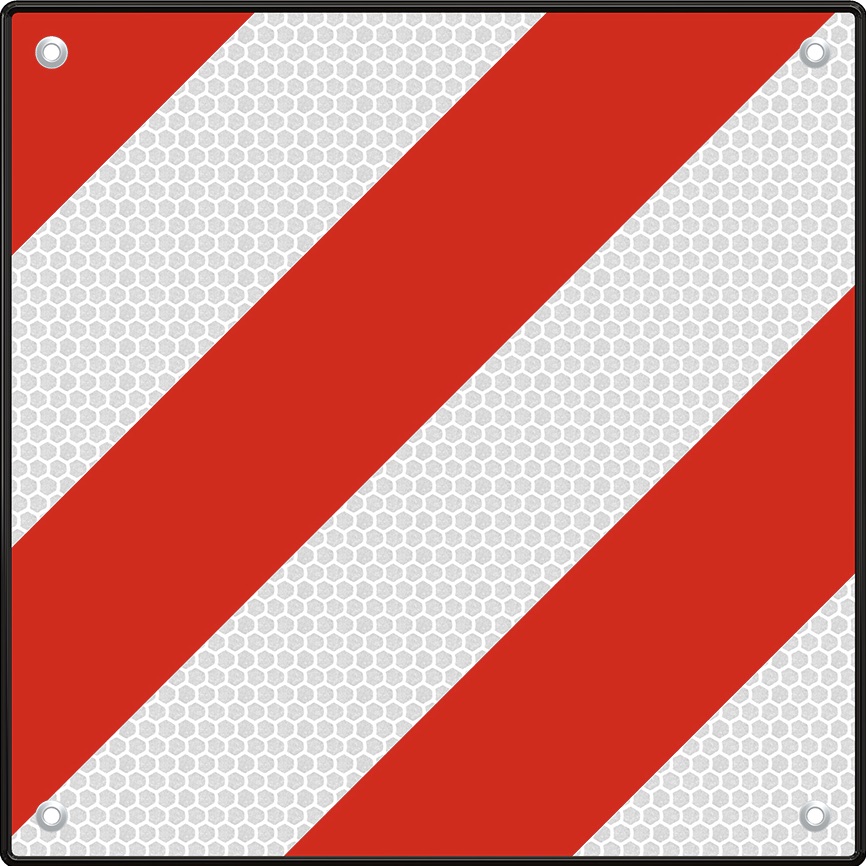

Warntafel **Spanien mit Kantenschutz

Bestellnummer: B60Q7005
Preis 33,00 € incl. 19% MwSt.

**Bauartgeprüft in Spanien
Zulassungs-Nr.: BICMA V 20.065

100gr Tube LIQUI MOLY Kupferpaste

Bestellnummer: B60CUP001
Preis 9,00 € incl. 19% MwSt.

Susanne Aschenbrenner
Susanne Aschenbrenner
2024-05-21
Tolles Produkt, 100% Kaufempfehlung
P B
P B
2024-03-17
Hat alles geklappt, Top Qualität. Preis orientiert sich leider auch in der obersten Liga
Reinhard Groll
Reinhard Groll
2023-09-30
Die Warntafel-Halterung läßt sich sicher und ganz einfach anbringen .
Alfred Finke
Alfred Finke
2023-08-22
Einfaches Bestellwesen und prompte, gut verpackte Lieferung. Habe wegen des recht ordentlichen Preises gezögert und an DYJ gedacht. Lohnt aber nicht wirklich. Somit gutes und wertig verarbeitetes Schildsystem, was ich gern empfehle.
Lüneburger
Lüneburger
2023-08-21
Die Warntafel wurde zügig verschickt und traf bei mir gut verpackt und vormontiert ein. Die Restmontage ist schnell erfolgt, ich verwendete dazu zusätzlich mittelfeste Schraubensicherung, auch für die bereits vormontierten Schrauben. Die Befestigung am Fahrradrahmen ist schnell erfolgt und hält sehr gut, sofern der Drehgriff auch wirklich fest angezogen wird. Dazu bedarf es ein wenig Fingerspitzengefühl, denn der Drehgriff ist aus Kunststoff und daher schnell überdreht! Vorteil: schnell montiert sowie gesichert gegen den schnellen Diebstahl, da abschließbar. Nachteil: das Aufziehen von Fahrradhüllen ist nicht mehr möglich. Von mir trotz den relativ hohen Preises eine klare Kaufempfehlung👍
Bernd Meier
Bernd Meier
2023-08-20
Habe vor kurzem eine Warntafelhalterung gekauft. Die Ware wurde schnell geliefert. Der Zusammenbau war problemlos. Die Halterung macht einen stabilen und wertigen Eindruck. Ich habe die Halterung bereits mehrfach genuzt und möchte sie nicht mehr missen. Bin sehr zufrieden damit.
Popescu Andrey
Popescu Andrey
2023-08-20
Sehr gute Produkt ich bin zufrieden
rainer rohbusch
rainer rohbusch
2023-08-20
Schnelle Lieferung und gute Verarbeitung sowie schnelle Befestigung.

BESTELLEN SIE JETZT IHRE WARNSCHILD- /WARNTAFELHALTERUNG

Bestellnummer B60Q7001
Preis 98,00 € incl. 19% MwSt.

Montage Warntafel- / Warnschildhalterung
Das Set beinhaltet die vorgefertigt Warntafel- / Warnschildhalterung.

Montage des Querträgers mit Abstandshalterung und Warntafel / Warnschild
Benötigtes Werkzeug
SCHRAUBENDREHER Für Innensechskant 4 und 5 (Inbusschlüssel 4 und 5)

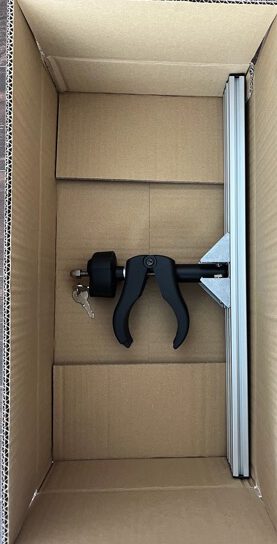

Inhalt des Kartons:
1. Vormontierten Alu-Profileschienen links und rechts je 2 Winkel.
2. 4 mal der Befestigungssatz (M5 Schraube / M5/B6 Nutstein) vormontiert an den Winkeln.
3. Querträger mit Abstandshalter, Rahmenklammer, Knebelmutter und 2 Schlüssel
4. Montage- und Bedienungsanleitung

Warntafel für *Italien (separat erhältlich Bestellnummer B60Q7004)
Warntafel für **Spanien (separat erhältliche Bestellnummer B60Q7005)

Montage Achten Sie auf die richte Schraffierung der Warntafel

  1. Entpacken Sie den Inhalt des Kartons, zur Endmontage. Entnehmen die vormontierten Aluprofilschienen mit den Winkeln mit den daran befestigten M5 Schrauben und den M5 / B6 Nutsteinen.
  2. Auf der Vorderseite der der beiden Aluprofiele sind in der Nut je 2 Nutsteine M6 Nut B6 schwere Ausführung mit M6 Schrauben incl. Sicherungsring und Beilagscheibe angebracht.
  3. Lösen Sie die 4 Schrauben die Sicherungsscheiben und die Beilagscheiben.
  4. Montieren Sie nun ihre Warntafel in dem Sie die Nutsteine in den Aluprofilen den Lochabständen anpassen.
  5. Fixieren Sie mit den M6 Schrauben der Sicherungsscheibe und Beilagscheibe ihre Warntafel mit den Nutsteinen B6.
  6. Richten Sie die Aluprofiele an der Warntafel bündig aus.
  7. Ziehen Sie die Schrauben fest an.
  8. Entfernen Sie auf beiden Seiten die schwarzen Endkappen vom Querträger und legen diese an die Seite.
  9. Drehen Sie die vier Schrauben an den beiden Winkeln (Bild1) soweit auf, dass nun die Nutsteine in die Nut des Querträger eingeführt werden können.
  10. Schieben Sie nun die Nut-Steine in die Nut des Querträgers.
  11. Richten Sie den Querträger so aus, dass er links und rechts mit der Warntafel bündig abschließt.
  12. Nach erfolgter Ausrichtung ziehen Sie die vier M5 Schrauben mit einem Schraubendreher für Innensechskant der Größe 4 fest.
  13. Prüfen Sie jetzt alle Schrauben auf ihre Festigkeit. Hierfür benötigen Sie die Schraubendreher für Innensechskant der Größe 4 und 5.
  14. Nach erfolgter Prüfung, nehmen Sie die beiden schwarzen Endkappen und stecken diese auf den Querträger wieder links und rechts auf.

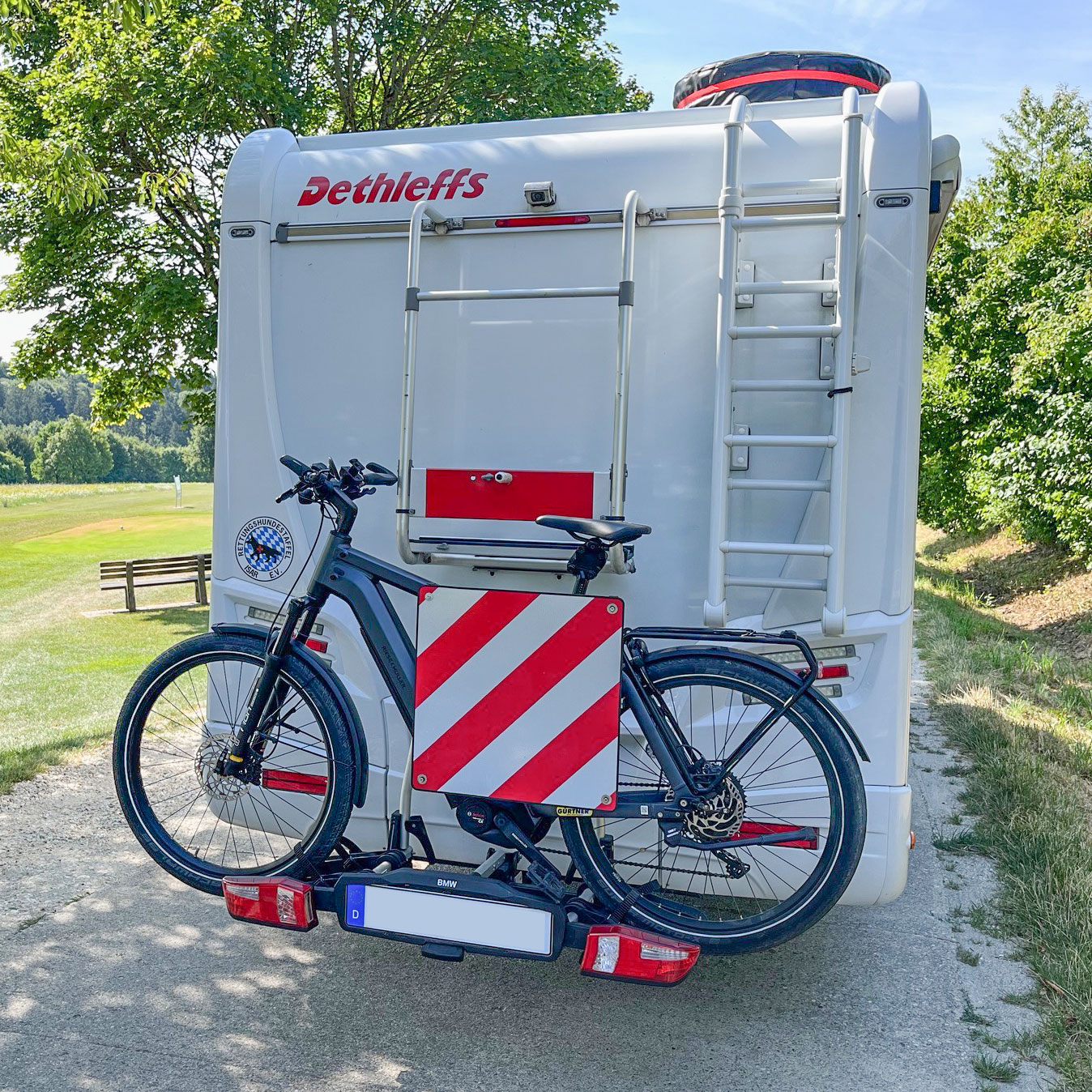

Nach erfolgter Fertigstellung ist die Warntafel- / Warnschildhalterungen nun bereit zur Befestigung am Fahrradrahmen.

Bestellnummer B60Q7002
Preis 127,00 incl. 19% MwSt.

Warntafel- / Warnschildhalterung

Montage Warntafel- / Warnschildhalterung
Das Set beinhaltet die vorgefertigt Warntafel- / Warnschildhalterung.

Montage Komplettset *Italien Warntafel- / Warnschildhalterung
Das Komplettset beinhaltet sowohl die Warntafel für *Italien als auch die vorgefertigt montierte Warntafel- / Warnschildhalterung.

Montage des Querträgers mit Abstandshalterung.
Benötigtes Werkzeug
SCHRAUBENDREHER Für Innensechskant 4 und 5 (Inbusschlüssel 4 und 5)

Inhalt des Kartons:
1. Eine Warntafel für Italien mit Kantenschutz (Bauartgeprüft Artikelnummer B60Q7004) mit vormontierten Alu-Profileschienen links und rechts mit je 2 Winkeln.
2. 4 mal der Befestigungssatz (M5 Schraube / M5/B6 Nutstein) vormontiert an den Winkeln.
3. Querträger mit Abstandshalter, Rahmenklammer, Knebelmutter und 2 Schlüssel
4. Montage- und Bedienungsanleitung

Warntafel für **Spanien (separat erhältliche Bestellnummer B60Q7005)

Montage Achten Sie auf die richte Schraffierung der Warntafel

  1. Entpacken Sie den Inhalt des Kartons, zur Endmontage entnehmen Sie die Warntafel mit den vormontierten Aluprofilschienen und den Winkel mit den daran befestigten M5 Schrauben und den M5 / B6 Nutsteinen.
  2. Nun ziehen Sie auf beiden Seiten die Schwarzen Endkappen vom Querträger ab und legen diese an die Seite.
  3. Drehen Sie die vier Schrauben an den beiden Winkeln (Bild 1) soweit auf, dass nun die Nutsteine in die Nut des Querträger einführen können. Schieben Sie nun die Nutsteine in die Nut des Querträger. Richten Sie den Querträger so aus, dass er links und rechts mit der Warntafel bündig abschließt.
  4. Nach erfolgter Ausrichtung ziehen Sie die vier M5 Schrauben mit einem Schraubendreher für Innensechskant der Größe 4 fest.
  5. Prüfen Sie jetzt alle Schrauben auf ihre Festigkeit. Hierfür benötigen Sie die Schraubendreher für Innensechskant der Größe 4 und 5.
  6. Nach erfolgter Prüfung, nehmen Sie die beiden schwarzen Endkappen und stecken diese auf den Querträger wieder links und rechts auf.

Nach erfolgter Fertigstellung ist die Warntafel- / Warnschildhalterungen nun bereit zur Befestigung am Fahrradrahmen.

Bestellnummer B60CUP001
Preis 9,90 € incl. 19% MwSt.

Bitte unbedingt beachten!!


Geschütze Gewinde: Bei Edelstahlverbindungen aus V4A Edelstahl kann es bei der Montage der Gewinde zum Kaltverschweißen oder auch Festfressen kommen. Anschließend ist es nicht möglich die Gewinde zu lösen. Um diese Reaktion zu verhindern kann vor der Montage die Montagepaste auf die Gewinde aufgetragen werden.



Trenn- und Schmierstoff aus feinsten Kupferpartikeln für thermisch hochbelastete Maschinenelemente. Ermöglicht eine problemlose Demontage nach langer Betriebszeit. Kupferpaste wird für höchste Temperaturen eingesetzt bei Schraubverbindungen und Trennflächen, die hohen Temperaturen, hohen Drücken und korrosiven Einflüssen ausgesetzt sind. Temperatureinsatzbereich: –35 °C bis +1.100 °C.

Zum Schmieren und als Korrosionsschutz für thermisch hochbelastete Verbindungen. Chemische und petrochemische Industrie, Kraftwerke, keramische Industrie, Maschinen und Fahrzeugbau. Hier speziell bei Schraubverbindungen an Auspuffkrümmern, Schalldämpfern, Fahrwerkteilen.

Anwendung

Mit Pinsel, Bürste oder nichtfaserndem Lappen auf die gereinigten Oberflächen auftragen. Je nach Einsatzgebiet und Anwendung entsprechende Menge aufbringen.

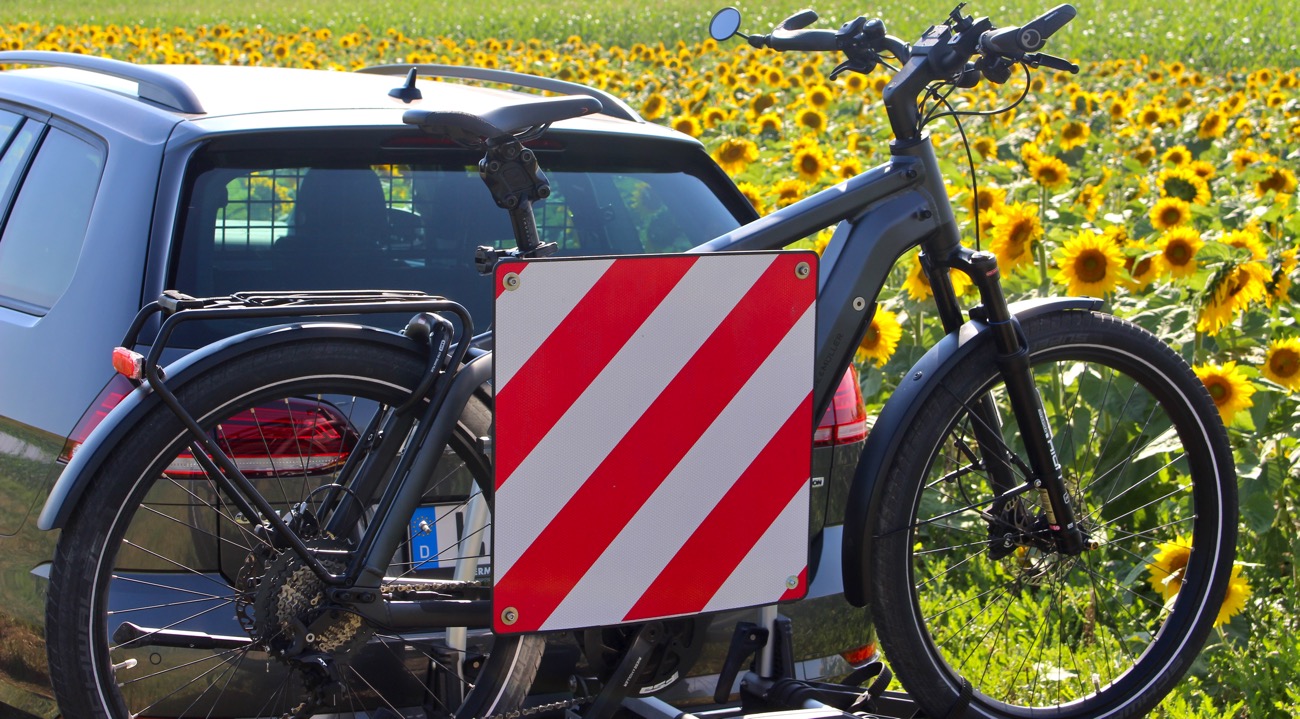

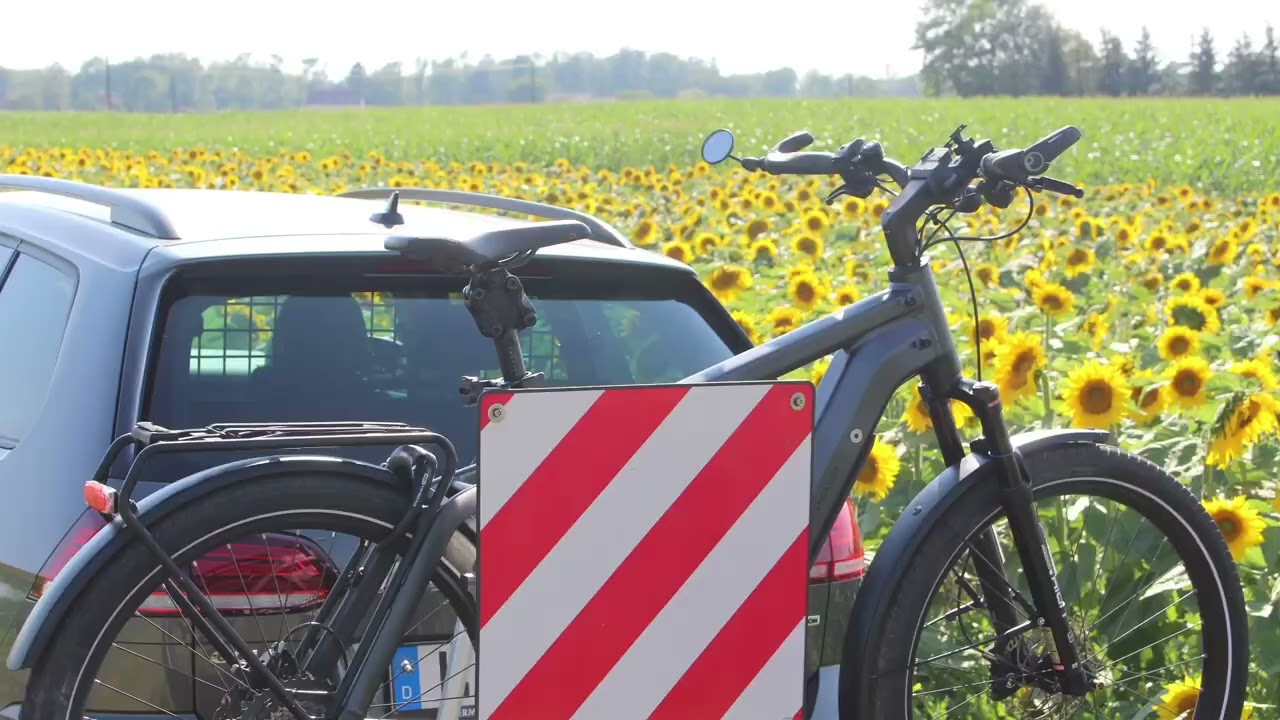

Befestigung der Warnschild- / Warntafelhalterung am Fahrradrahmen

1. Zuerst Öffnen Sie die Knebelmutter mit dem mitgelieferten Schlüssel.
2. Ziehen sie den Schlüssel aus dem Schloss der Knebelmutter. Bewahren Sie diesen gut auf!
3. Durch links drehen der Knebelmutter öffnet sich die Rahmenklammer. Öffnen Sie diese nun soweit, dass die Rahmenklammer den Fahrradrahmen gut umschließt und die Warnschild- / Warntafelhalterung am Fahrradrahmen an einer geeigneten Position sitzt.
4. Erst wenn die Rahmenklammer und die Warnschild- / Warntafelhalterung die richtige Position hat drehen sie die Knebelmutter, durch Rechtsdrehung so weit zu, dass die Rahmenhalterung den Fahrradrahmen fest umschließt.
5. Sie erkennen die richtige Position an der rot-weißen Schraffierung des Warnschildes.
6. Nehmen Sie nun den zuvor abgezogenen Schlüssel und stecken diesen wieder in das Schloss der Knebelmutter.
7. Schließen Sie das Schloss und ziehen den Schlüssel wieder ab. Die Knebelmutter muss sich nun ohne Widerstand, links und rechts drehen lassen.
8. Die Warntafel- / Warnschildhalterung ist nun sicher befestigt und Sie haben einen zusätzlichen Diebstahlschutz.

Achten Sie auf die Ausrichtung der rot / weißen Schraffierung der Warntafel. Vor jedem Fahrantritt sind alle Befestigungsschrauben der Warntafel- / Warntafelhalterung auf Festigkeit zu kontrollieren.

Die Warntafel- / Warnschildhalterung ist ausschließlich zur Befestigung von Warntafeln in der Größe von 50 cm x 50 cm konzipiert.
